进口薄型止回阀

一、进口薄型止回阀选型阐述

产品名称：	进口薄型止回阀	产品型号：	NCCK-4
公称通径：	DN50-DN1000	美标通径：	2”~40”
连接形式：	对夹式连接
公称压力：	1.6Mpa~4.0Mpa	美标压力：	150LB~400LB
适用温度：	425℃	功能作用：	防止介质倒流
适用介质：	水油汽等	安装位置	管道
阀体材质：	SS304、SS316	结构形式：	旋启式
测试压力：	水压1.5倍无渗漏	生产厂家：	美国NICO尼科工业

二、进口薄型止回阀产品概述

美国尼科进口薄型止回阀采用采用短型结构尺寸和单阀瓣旋启式设计，相比传统的旋启式止回阀，该系列阀门具有无外漏、水平安装，密封性能好、线性震动小、压降小和零座圈磨损优势，特别是水平安装时阀门开阀压力小。

三、进口薄型止回阀特点

1、结构与长度短，其结构长度只有传统法兰止回阀1/4-1/8
2、体积小、重量轻，其重量只有传统法兰止回阀1/4-1/20
3、阀瓣关闭快速，水锤压力小
4、水平管道使用，安装方便

四、进口薄型止回阀性能规范

对夹单瓣旋启式止回阀性能规范
公称压力（MPa）		1.6	2.5	4.0
密封试验压力（MPa）		1.76	2.75	4.4
壳体试验压力（MPa）		2.4	3.75	6.0
适用温度（℃）		WCB≤350，304/316≤200
材料	阀体	WCB,304,316
	阀板	WCB,304,316
	密封圈	合金钢,橡胶

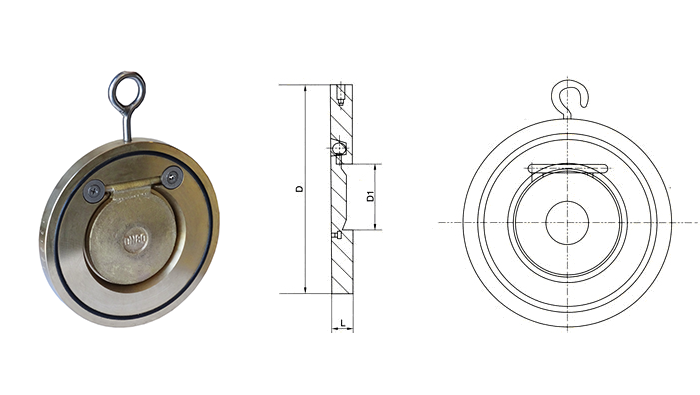

五、进口薄型止回阀结构

六、进口薄型止回阀连接尺寸

对夹单瓣旋启式止回阀外形尺寸(mm)
通径 DN	L		D1	D
	I型	II型		1.0MPa	1.6MPa	2.5MPa	4.0MPa
50	15	19	25	109	109	109	109
65	15	19	38	129	29	129	129
80	15	19	46	144	144	144	144
100	15	19	72	164	164	170	170
125	15	19	95	194	194	196	196
150	19	29	114	220	220	226	226
200	29	42	140	275	275	286	293
250	29	42	188	330	331	343	355
300	38	51	216	380	386	403	420
350	44	51	263	440	446	460	477
400	51	62	305	491	495	517	549
450	60	76	356	541	558	567	574
500	64	83	406	596	620	622	626
600	70	90	482	698	732	734	745
700	80	90	562	813	804	831	-
800	90	100	464	918	912	942	-
900	90	100	738	1018	1012	1040	-
1000	100	120	846	1124	1126	1155	-
