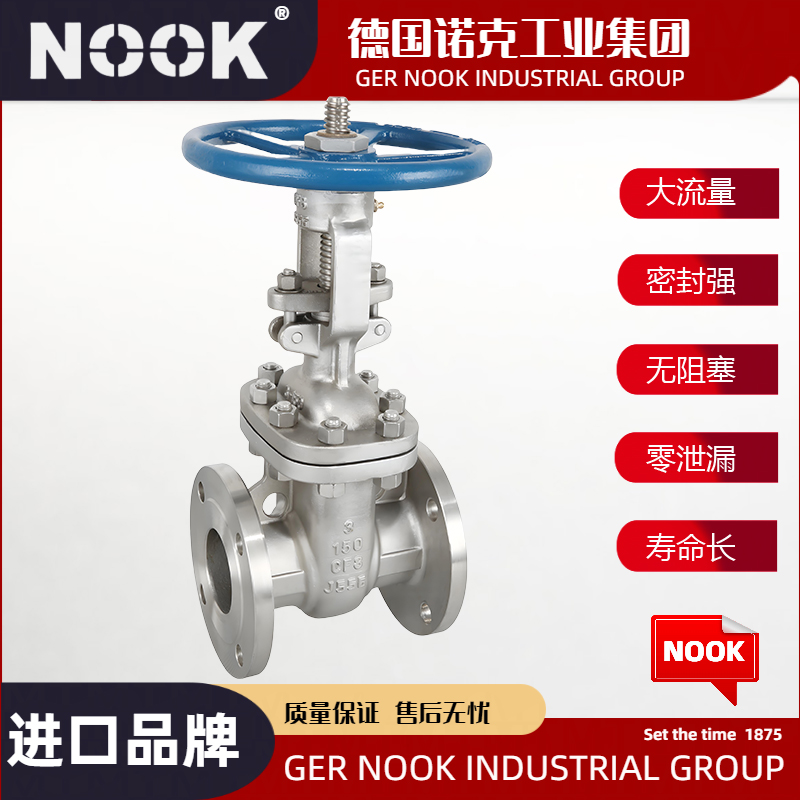

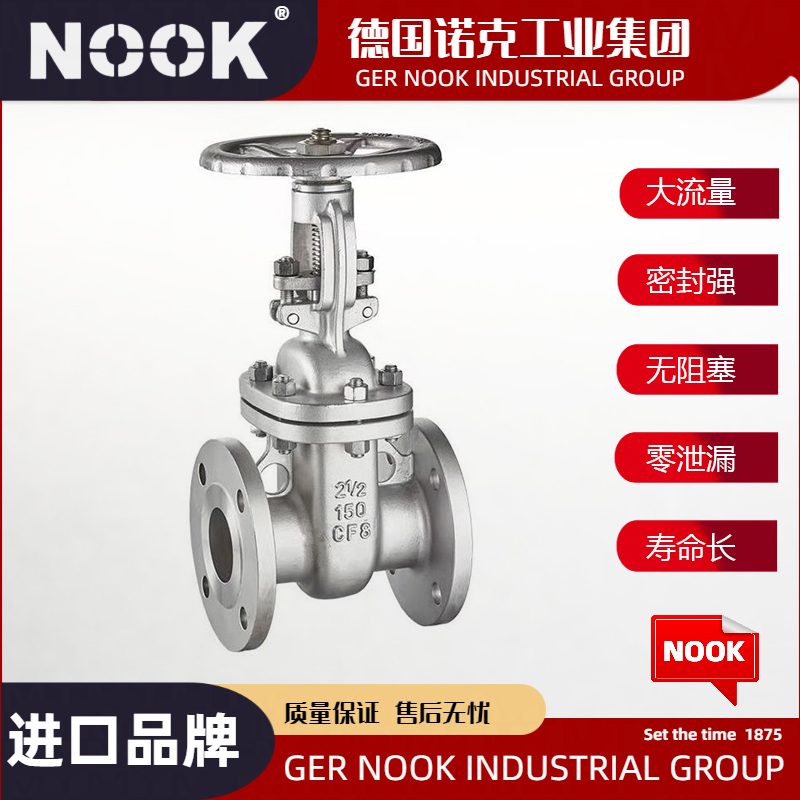

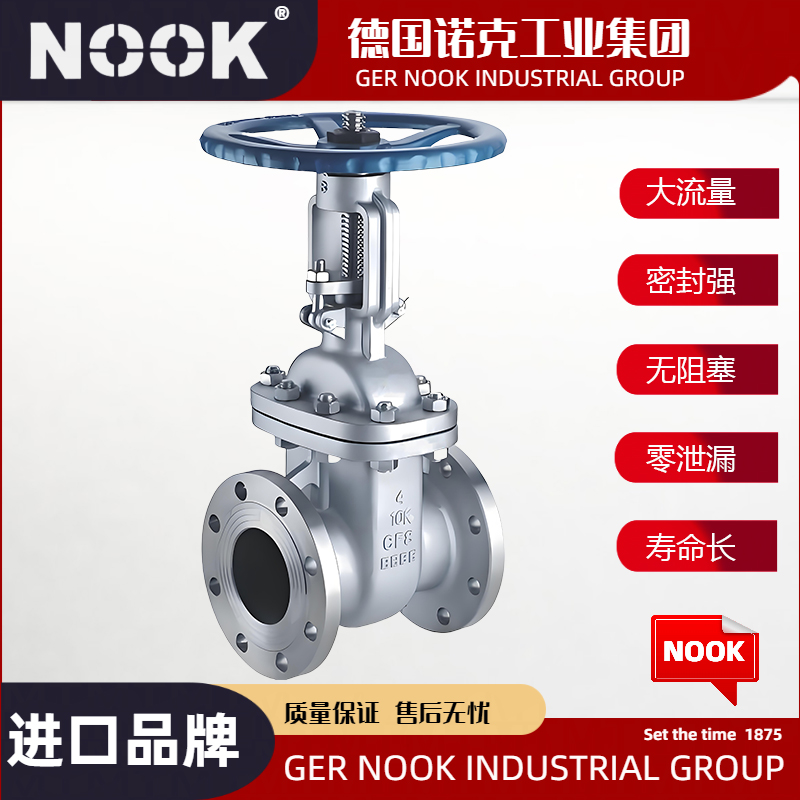

Z41W不锈钢法兰闸阀@德国NOOK诺克广泛适用于石油、化工、水力、火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。适用于公称压力PN1.6~16.0MPa,工作温度≤-29℃~550℃的管路系统上,作为切断或接通管路介质。适用介质为:水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有:手动、齿轮传动、电动、气动等。
1、结构紧凑、设计合理、阀门刚性好、通道流畅,流量系数小
2、密封面采用不锈钢和硬质合金,使用寿命长
3、采用柔性石墨填料、密封可靠,操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式
设计与制造 | 结构长度 | 法兰尺寸 | 压力-温度 | 试验-检验 |
GB12234 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 HB/T9092 |
公称压力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 |
水密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 18.0 |
上密封试验 | 1.8 | 2.8 | 4.4 | 7.04 | 11.0 | 18.0 |
气密封试验 | 0.4-0.7 |
阀体 /阀盖 | 0Cr18Ni9 | 0Cr18Ni10 | 0Cr17Ni14M02 | 00Cr18Ni10M02 | WCB |
闸板 | 0Cr18Ni9 | 0Cr18Ni10 | 0Cr17Ni14M02 | 00Cr18Ni10M02 | 1Cr13 |
阀杆 | 0Cr18Ni9 | 0Cr18Ni10 | 0Cr17Ni1dM02 | 00Cr18Ni10M02 | 1Cr13 |
填料 | PTFE编织 | PTFE编织 | PTFE编织 | PTFE编织 | 石墨 +304 |
垫片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | WCB |
压盖 | 0Cr18Ni9 | 00Cr18Ni10 | 0Cr18Ni9M02 | 00Cr18Ni10M02 | 35CrM0A |
型号 | 公称压力 (MPa) | 实验压力 | 工作温度(℃) | 适用介质 | ||
强度水(MPa) | 密封(水)空气(MPa) | 低压密封空气(MPa) | ||||
Z41W-16P(R) | 1.6 | 2.4 | 1.8 | 0.6 | ≤550 | 硝酸类 |
Z41W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 醋酸类 |
Z41W-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤425 | 硝酸类 |
Z41W-64P(R) | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | 醋酸类 |
1.6MPa | DN | L | d | D1 | D2 | b | n-Φd | H | D0 |
凸面法兰 RF Z41W-16P Z41W-16R Z41W-16RL Z41H-16P Z41H-16R Z41H-16RL | 15 | 130 | 95 | 65 | 45 | 14 | 4-Φ14 | 170 | 120 |
20 | 150 | 105 | 75 | 55 | 14 | 4-Φ14 | 190 | 140 | |
25 | 160 | 115 | 85 | 65 | 14 | 4-Φ14 | 205 | 160 | |
32 | 180 | 135 | 100 | 78 | 16 | 4-Φ18 | 270 | 180 | |
40 | 200 | 145 | 110 | 85 | 16 | 4-Φ18 | 310 | 200 | |
50 | 250 | 160 | 125 | 100 | 16 | 4-Φ18 | 358 | 240 | |
65 | 265 | 180 | 145 | 120 | 18 | 4-Φ18 | 373 | 240 | |
80 | 280 | 195 | 160 | 135 | 20 | 8-Φ18 | 435 | 280 | |
100 | 300 | 25 | 180 | 155 | 20 | 8-Φ18 | 500 | 300 | |
125 | 325 | 245 | 210 | 185 | 22 | 8-Φ18 | 614 | 320 | |
150 | 350 | 280 | 240 | 210 | 24 | 8-Φ23 | 674 | 320 | |
200 | 400 | 335 | 295 | 265 | 26 | 12-Φ23 | 818 | 400 | |
250 | 450 | 405 | 355 | 320 | 30 | 12-Φ25 | 969 | 450 | |
300 | 500 | 460 | 410 | 375 | 30 | 12-Φ25 | 1145 | 500 | |
350 | 550 | 520 | 470 | 435 | 34 | 16-Φ25 | 1280 | 500 | |
400 | 600 | 580 | 525 | 485 | 36 | 16-Φ30 | 14852 | 560 | |
450 | 650 | 640 | 585 | 545 | 40 | 20-Φ30 | 1541 | 600 | |
500 | 700 | 705 | 650 | 608 | 44 | 20-Φ34 | 1676 | 640 | |
600 | 800 | 840 | 770 | 718 | 48 | 20-Φ41 | 1874 | 720 | |
700 | 900 | 910 | 840 | 788 | 50 | 24-Φ41 | 2083 | 800 | |
800 | 1000 | 1020 | 950 | 898 | 52 | 24-Φ41 | 2400 | 950 | |
900 | 1100 | 1120 | 1050 | 998 | 64 | 28-Φ41 | 2950 | 1000 | |
1000 | 1200 | 1255 | 1170 | 1110 | 56 | 28-Φ48 | 3245 | 1000 |
2.5MPa | DN | L | D | D1 | D2 | b | n-Φd | H | DO |
凸面法兰 RF Z41W-25P Z41W-25R Z41W-25RL Z41H-25P Z41H-25R Z41H-25RL | 15 | 130 | 95 | 65 | 45 | 16 | 4-Φ14 | 172 | 120 |
20 | 150 | 105 | 75 | 55 | 16 | 4-Φ14 | 191 | 140 | |
25 | 160 | 115 | 85 | 65 | 16 | 4-Φ14 | 205 | 160 | |
32 | 180 | 135 | 100 | 78 | 18 | 4-Φ18 | 270 | 180 | |
40 | 200 | 145 | 110 | 85 | 18 | 4-Φ18 | 300 | 200 | |
50 | 250 | 160 | 125 | 100 | 20 | 4-Φ18 | 357 | 240 | |
65 | 265 | 180 | 145 | 120 | 22 | 8-Φ18 | 376 | 240 | |
80 | 280 | 195 | 160 | 135 | 22 | 8-Φ18 | 434 | 280 | |
100 | 300 | 230 | 190 | 160 | 24 | 8-Φ23 | 502 | 300 | |
125 | 325 | 270 | 220 | 188 | 28 | 8-Φ205 | 613 | 320 | |
150 | 350 | 300 | 250 | 218 | 30 | 8-Φ25 | 675 | 320 | |
200 | 400 | 360 | 310 | 278 | 34 | 12-Φ25 | 819 | 400 | |
250 | 450 | 425 | 370 | 332 | 36 | 12-Φ30 | 968 | 450 | |
300 | 500 | 485 | 430 | 390 | 40 | 16-Φ30 | 1144 | 500 | |
350 | 550 | 550 | 490 | 448 | 44 | 16-Φ34 | 1280 | 500 | |
400 | 600 | 610 | 550 | 505 | 48 | 16-Φ34 | 1451 | 560 | |
450 | 650 | 660 | 600 | 555 | 50 | 20-Φ34 | 1542 | 600 | |
500 | 700 | 730 | 660 | 510 | 52 | 20-Φ41 | 1678 | 640 | |
600 | 800 | 840 | 770 | 718 | 56 | 20-Φ41 | 1875 | 720 | |
700 | 900 | 955 | 875 | 815 | 60 | 24-Φ28 | 2082 | 800 | |
800 | 1000 | 1070 | 990 | 930 | 64 | 24-Φ28 | 2403 | 950 | |
900 | 1100 | 1180 | 1090 | 1025 | 66 | 28-Φ54 | 2952 | 1000 | |
1000 | 1200 | 1305 | 1210 | 1140 | 68 | 28-Φ58 | 3244 | 1000 |
4.0MPa | DN | L | D | D1 | D2 | D6 | b | n-Φd | H | D0 |
凹面法兰 MFM Z41W-40P Z41W-40R Z41W-40RL Z41H-40P Z41H-40R Z41H-40RL | 15 | 130 | 95 | 65 | 45 | 40 | 16 | 4-Φ14 | 134 | 120 |
20 | 150 | 105 | 75 | 55 | 51 | 16 | 4-Φ14 | 188 | 140 | |
25 | 160 | 115 | 85 | 64 | 58 | 16 | 4-Φ14 | 206 | 140 | |
32 | 180 | 135 | 100 | 78 | 66 | 18 | 4-Φ18 | 272 | 180 | |
40 | 200 | 145 | 110 | 85 | 76 | 18 | 4-Φ18 | 322 | 180 | |
50 | 250 | 160 | 125 | 100 | 88 | 20 | 4-Φ18 | 370 | 240 | |
65 | 280 | 180 | 145 | 120 | 110 | 22 | 8-Φ18 | 394 | 280 | |
80 | 310 | 195 | 160 | 135 | 121 | 22 | 8-Φ18 | 455 | 300 | |
100 | 350 | 230 | 190 | 160 | 150 | 24 | 8-Φ23 | 550 | 320 | |
125 | 400 | 270 | 220 | 188 | 176 | 28 | 8-Φ25 | 636 | 35 | |
150 | 450 | 300 | 250 | 218 | 204 | 30 | 8-Φ30 | 706 | 400 | |
200 | 550 | 375 | 320 | 282 | 260 | 38 | 12-Φ34 | 859 | 450 | |
250 | 650 | 445 | 385 | 345 | 313 | 42 | 12-Φ34 | 1016 | 560 | |
300 | 750 | 510 | 450 | 408 | 364 | 46 | 16-Φ34 | 1200 | 640 | |
350 | 850 | 570 | 510 | 465 | 422 | 52 | 16-Φ41 | 1340 | 640 | |
400 | 950 | 655 | 585 | 535 | 474 | 58 | 16-Φ41 | 1495 | 720 | |
450 | 1050 | 680 | 610 | 560 | 524 | 60 | 20-Φ48 | 1581 | 800 | |
500 | 1150 | 755 | 670 | 612 | 576 | 62 | 20-Φ54 | 1790 | 950 | |
600 | 1350 | 890 | 695 | 730 | 678 | 62 | 20-Φ14 | 2035 | 950 |
6.4MPa | DN | L | D | D1 | D2 | D6 | b | n-Φd | H | D0 |
凹面法法 MFM Z41W-64P Z41W-64R Z41W-64RL Z41H-64P Z41H-64R Z41H-64RL | 15 | 1700 | 105 | 75 | 55 | 40 | 18 | 4-Φ18 | 1425 | 160 |
20 | 190 | 125 | 90 | 68 | 51 | 20 | 4-Φ18 | 142 | 160 | |
25 | 210 | 135 | 100 | 78 | 58 | 22 | 4-Φ23 | 214 | 200 | |
32 | 230 | 150 | 110 | 82 | 66 | 24 | 4-Φ23 | 269 | 200 | |
40 | 240 | 165 | 125 | 95 | 76 | 24 | 4-Φ23 | 343 | 240 | |
50 | 250 | 175 | 135 | 105 | 88 | 26 | 4-Φ23 | 370 | 240 | |
65 | 280 | 200 | 160 | 130 | 110 | 28 | 8-Φ23 | 396 | 280 | |
80 | 310 | 210 | 170 | 140 | 121 | 30 | 8-Φ23 | 458 | 300 | |
100 | 350 | 250 | 200 | 168 | 150 | 32 | 8-Φ25 | 553 | 300 | |
125 | 400 | 295 | 240 | 202 | 176 | 36 | 8-Φ30 | 638 | 350 | |
150 | 450 | 340 | 280 | 240 | 204 | 38 | 8-Φ34 | 718 | 400 | |
200 | 550 | 405 | 345 | 300 | 260 | 44 | 12-Φ34 | 873 | 450 | |
250 | 650 | 470 | 400 | 352 | 313 | 48 | 12-Φ41 | 1050 | 560 | |
300 | 750 | 530 | 460 | 412 | 364 | 54 | 16-Φ41 | 1203 | 640 | |
350 | 850 | 595 | 525 | 475 | 422 | 60 | 16-Φ41 | 1394 | 720 | |
400 | 950 | 670 | 585 | 525 | 474 | 66 | 16-Φ48 | 1645 | 800 | |
500 | 1150 | 800 | 705 | 640 | 576 | 70 | 20-Φ54 | 2285 | 950 | |
600 | 1350 | 930 | 820 | 750 | 678 | 70 | 20-Φ58 | 2610 | 950 |
德国NOOK诺克@不锈钢法兰闸阀是一种采用不锈钢材质制成的阀门,具有耐腐蚀、耐高温、耐压等优良性能,广泛应用于石油、化工、冶金、电力、制药、食品等行业。以下是关于不锈钢法兰闸阀的详细介绍:
不锈钢法兰闸阀主要由阀体、阀盖、阀杆、闸板、密封圈、填料等部件组成。其中,阀体和阀盖采用不锈钢材料制成,具有良好的耐腐蚀性和密封性;闸板通过阀杆与手柄或执行机构相连,用于控制介质的流通或截断;密封圈通常采用弹性材料制成,以确保阀门的密封性能。
不锈钢法兰闸阀的工作原理是通过旋转阀杆来带动闸板在阀体内上下移动,从而实现对介质的截断或流通控制。当阀杆旋转时,闸板会沿着阀体内部的密封面上下移动,当闸板与密封面紧密贴合时,阀门处于关闭状态,介质无法流通;当闸板与密封面分离时,阀门处于开启状态,介质可以顺畅流通。
耐腐蚀性强:采用不锈钢材质制成,对多种介质具有优异的耐腐蚀性能。
密封性能好:采用弹性密封圈和硬密封面相结合的方式,确保阀门的密封性能。
耐高温高压:能够承受较高的温度和压力,适用于各种恶劣工况。
操作简便:可采用手动、电动、气动等多种执行机构进行操作,方便快捷。
维护方便:结构简单,易于拆卸和维修,降低了维护成本。
不锈钢法兰闸阀广泛应用于石油、化工、冶金、电力、制药、食品等行业中的管道系统中,用于控制介质的流通或截断。例如,在石油行业中,不锈钢法兰闸阀可用于控制油品的输送和截断;在化工行业中,可用于控制各种腐蚀性介质的流通;在电力行业中,可用于控制锅炉给水和蒸汽的流通等。
综上所述,不锈钢法兰闸阀是一种性能优良、应用广泛的阀门产品。在选择和使用时,应充分考虑其特点和优势以及具体的使用需求和环境条件。
